Thiết bị thử nghiệm cao áp xoay chiều và một chiều tới 50 kVAC và 70kVDC

Model: HVTS-70/50

Hãng sản xuất: Kharkov – Ukraina

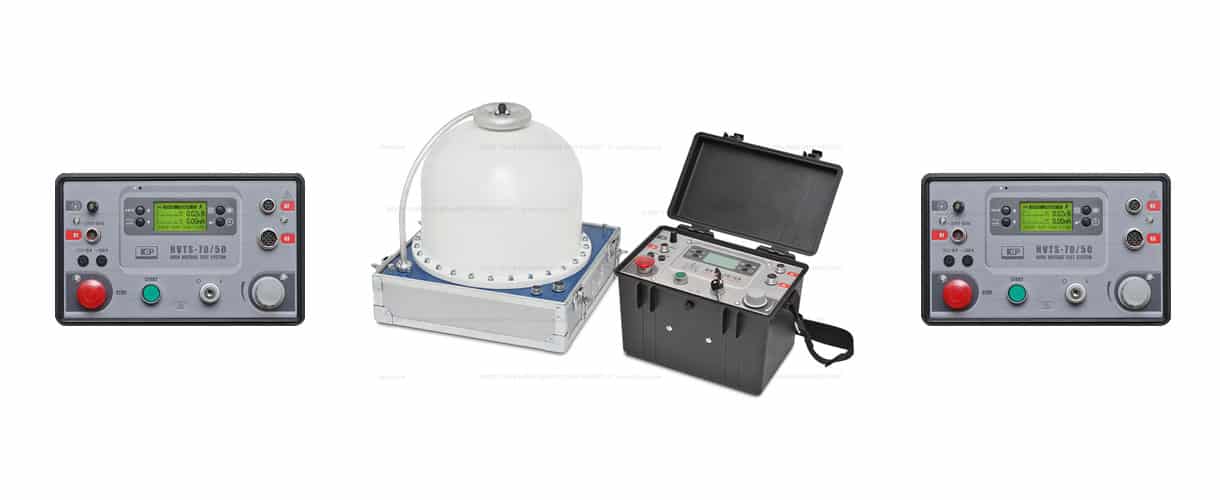

Thiết bị thử nghiệm cao áp xoay chiều và một chiều tới 50 kVAC và 70kVDC HVTS-70/50

I. GIỚI THIỆU:

Thiết bị thử nghiệm cao áp xoay chiều và một chiều tới 50 kVAC và 70kVDC HVTS-70/50 được thiết kế để kiểm tra đặc tính cách điện của cáp điện và các vật cách điện cứng với điện áp một chiều tới 70 kV, và các vật cách điện cứng với điện áp xoay chiều tới 50 kV ở tần số 50Hz theo tiêu chuẩn GOST 1516.2.

II. ĐẶC ĐIỂM CHÍNH:

HVTS-70/50 là một thiết bị lưu động. Bộ điều khiển được đặt trong lớp vỏ nhựa chịu va đập
Cho phép đo trực tiếp điện áp ở tải, cho phép người sử dụng có một ý tưởng thực tế về các thử nghiệm ứng suất trên đối tượng thử nghiệm và điều khiển điện áp với độ chính xác đã biết. Ngoài ra, nó còn giúp tăng đáng kể độ an toàn cho người dùng, đặc biệt là khi xả điện dung dư khi cắt cao áp.
Được đặt trong lớp vỏ kín giúp bảo vệ khỏi ẩm và bụi, rất quan trọng khi sử dụng thiết bị tại hiện trường
Được trang bị một hệ thống hiện đại cho phép xả điện dung dư bằng cuộn thứ cấp của biến áp
Có khả năng lưu 8 cấu hình thử nghiệm thông dụng (sứ cách điện, chống sét, chuyển mạch, cáp, cáp 6.3 kV, cáp 10 KV …)
Hiển thị tất cả các thông tin cần thiết về đặc tính và kết quả thử nghiệm trên màn hình đồ họa. Trong quá trình thử nghiệm, thiết bị hiển thị các giá trị điện áp thử nghiệm (rms), dòng thử nghiệm (rms) và thời gian thử nghiệm. Ngoài ra, nó còn hiển thị điện áp (biên độ), hệ số hình dạng của điện áp xoay chiều hoặc hệ số gợn đối với điện áp một chiều.
Cho phép lựa chọn giữa thao tác thủ công và thao tác tự động.
Có bộ nhớ tĩnh cho phép lưu các bản ghi về các phép thử được thực hiện với thông tin về thời gian thử nghiệm, điện áp trung bình và dòng rò

III. ĐẶC TÍNH KỸ THUẬT:

Điện áp vào: 220V 50Hz
Công suất tiêu thụ: 3 kVA
Điện áp đầu ra max (AC/DC): 50/70 kV
Dòng điện đầu ra max (AC/DC): 40/14 mA
Dải đo
- Điện áp đầu ra (AC/DC): 0 ~ 50 / 0 ~ 70 kV
- Dòng điện đầu ra (AC/DC): 0 ~ 40 / 0 ~ 14 mA
Độ chính xác đo điện áp và dòng điện: 3% giá trị đo
Chế độ làm việc: thủ công/tự động
Tốc độ tăng điện áp: 1 ~ 9 %/s
Điện áp max để kích hoạt bảo vệ quá áp
- Điện áp AC: 52 KV
- Điện áp DC: 72 KV
Dòng điện max kích hoạt bảo vệ quá dòng ở đầu vào phần cao áp: 10A
Giá trị đặt thời gian max: 10 phút
Khả năng lưu số liệu: 32 bản ghi
Khoảng cách làm việc tối đa của Bluetooth: 10 mét
Kích thước/Trọng lượng:
- Bộ điều khiển: 266 x 240 x 354 mm / 14 kg
- Phần cao áp: 420 x 430 x 480 mm / 35 kg
