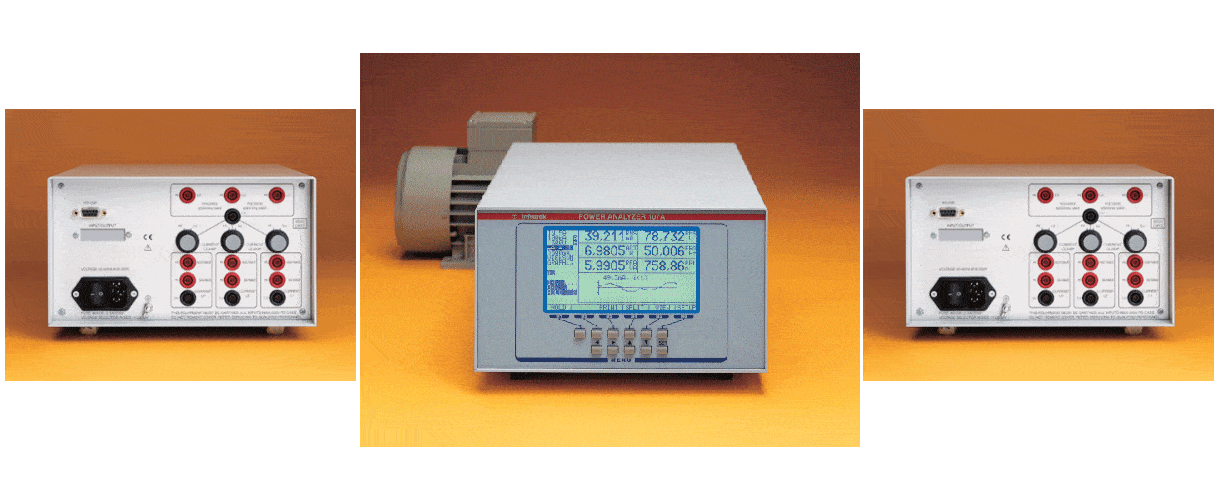

Thiết bị đo và phân tích công suất 3 pha tốc độ cao dùng cho thử nghiệm máy biến thế theo tiêu chuẩn IEC60076-1
Model: 107A-3/0.1T
Hãng sản xuất: Infratek – Thụy Sỹ
Thiết bị đo và phân tích công suất 3 pha tốc độ cao dùng cho thử nghiệm máy biến thế theo tiêu chuẩn IEC60076-1 Model: 107A-3/0.1T
I. GIỚI THIỆU:
- Model: 107A-3/0.1T là một thiết bị đo rất hiện đại, được thiết kế để cung cấp cho các nhà khoa học, các kỹ sư, hoặc các kỹ thuật viên nhiều thông tin về các tín hiệu điện cơ hơn so với một thiết bị đo thông thường.
- Là thiết bị đa năng được thiết kế cho sử dụng trong phòng thí nghiệm và ngoài hiện trường, cho kiểm tra trong sản xuất và quản lý chất lượng
- Chức năng ghi số liệu lập trình được cho phép truyền tới 500 giá trị rms và công suất mỗi giây tới máy tính. Bằng phần mềm Windows, người dùng có thể vẽ các đồ thị công suất theo thời gian, hoặc dòng điện theo thời gian hoặc tần số một cách dễ dàng.
II. ĐẶC ĐIỂM:
- DC-300 kHz, 100 mA-50 A, 1 V-1000 V
- Phù hợp với các bộ dẫn động kiểu biến tần
- Đo được điện áp dây – dây, mô men, hiệu suất
- Đo hài từ bậc 1-63 theo IEC1000-3-2
- Cho phép ghi số liệu tốc độ cao cho các quá trình động
- Đo được mô men động tốc độ cao
- Có phần mềm Windows tiên tiến
- Cấp chính xác: 0.1 %
- Đo được mô men mà không sử dụng bộ chuyển đổi.
- Người dùng có thể cấu hình màn hiển thị sau khi bật máy
- Cho phép hiển thị các giá trị trên 3 pha và giá trị tổng
- Cho phép hiển thị số và hiển thị đồ thị
- Cho phép thu thập số liệu đồng thời ở các hệ thống 3 pha
- Cho phép đo và tính toán 1000 giá trị trực tuyến
- Cho phép truyền số liệu tốc độ cao tới PC
- Giao diện: RS-232
III. ĐẶC TÍNH KỸ THUẬT:
- Đo điện áp:
- 7 dải: 1 V, 3 V, 10 V, 30 V, 100 V, 300 V, 1000 V
- Dải tần số: DC-300 kHz
- Ghép nối: AC/AC+DC
- Hệ số gợn: 3:1 ở 50 % toàn thang
- Độ chính xác: 0.05 % giá trị đo ±0.07 % dải đo
- Đo dòng điện:
- 10 dải đo: 100 mA, 300 mA, 1, 3, 10 A; 1, 3, 10, 30, 100 A.
- Dải tần số: DC-300 kHz
- Ghép nối: AC/AC+DC
- Hệ số gợn: 3:1 ở 50 % toàn thang
- Độ chính xác: 0.07 % giá trị đo ±0.07 % dải đo
- Các giá trị tính toán được: Công suất phản kháng, công suất biểu kiến, Hệ số công suất, Hệ số gợn, các giá trị Min, Max, Trở kháng, độ méo hài tổng
- Các giá trị khác: Công suất đầu vào tổng, Công suất đầu ra ở tải, Mô men ở trục của máy điện xoay, tốc độ, hiệu suất ….
- Phân tích hài: Dải tần số cơ sở: 4 Hz ~ 9 kHz, thời gian đo 1 giây
- Đo tần số: 2 Hz ~ 50 KHz
- Tích phân: Điện năng
- Ghi số liệu: Các giá trị đầu ra, tốc độ, thời gian lập trình được, tốc độ tối đa: 10 giá trị từ hệ thống 3 pha trong 20 ms
- Hài dòng điện: được xác định theo IEC1000-3-2
- Màn hiển thị: LCD có đèn nền
- Nguồn điện: 115/230V 50-60Hz
- Kích thước: 150 x 235 x 320 mm, 4 kg
IV. CẤU HÌNH CUNG CẤP:
- Thiết bị đo và phân tích công suất 3 pha tốc độ cao dùng cho thử nghiệm máy biến thế theo tiêu chuẩn IEC60076-1 Model: 107A-3/0.1T
- Dây nguồn
- Phần mềm
- Giao diện RS232
- Hướng dẫn sử dụng
V. PHỤ KIỆN CHỌN THÊM:
- Kìm dòng 0 ~ 200A/0 ~ 1000A, DC ~ 1 KHz, 2%
- Kìm dòng 0 ~ 40A/0 ~ 400A, DC ~ 10 KHz, 2%
- Bộ dây đo, max 32A, dài 1.5 mét (2 đỏ, 2 đen)
- Đầu nối cho đầu vào kìm dòng
