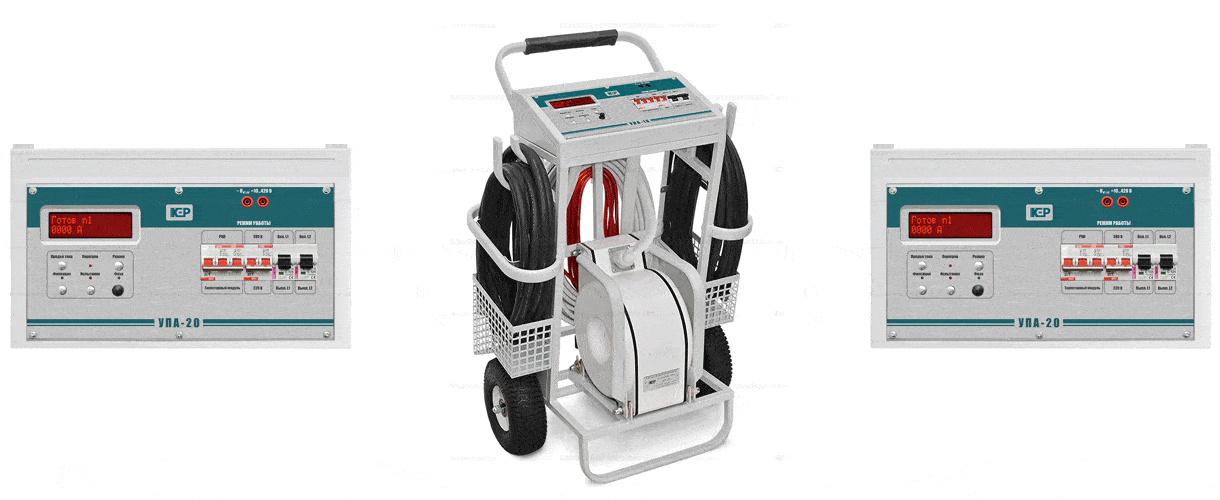

Thiết bị tạo dòng thử nghiệm máy cắt, aptomat đến 20 kA

Model: UPA-20

Hãng sản xuất: Kharkov – Ukraina

Thiết bị tạo dòng thử nghiệm máy cắt, aptomat đến 20 kA Model: UPA-20

I. ỨNG DỤNG:

• Được sử dụng để thử nghiệm máy cắt tự động, aptomat, cho phép đặt giá trị dòng điện cấp cho máy cắt và đo thời gian cắt của máy cắt

II. NGUYÊN LÝ HOẠT ĐỘNG:

• Hoạt động dựa trên nguyên lý thay đổi công suất trong mạch sơ cấp của biếp áp lực tương đương và qua đó, thay đổi dòng điện đầu ra chạy qua máy cắt tự động cần thử nghiệm. Việc điều chỉnh công suất có thể được thực hiện qua một bộ điều chỉnh điện áp ngoài hoặc qua một bộ điều khiển  thyristor tích hợp.

III. ĐẶC TÍNH KỸ THUẬT:

• Dòng điện đầu ra max:
  • Điện áp cấp 220: 14 kA
  • Điện áp cấp: 380V: 20 kA
• Dải đo dòng điện đầu ra:
  • Chế độ phát dòng A: 100A ~ 4092A
  • Chế độ phát dòng kA: 4kA ~ 20kA
• Dải đo thời gian của dòng thử nghiệm: 50ms ~ 990 ms, 1 s ~ 7,200 s
• Độ chính xác đo dòng điện: 3% dải đo
• Độ chính xác đo thời gian: 3% giá trị đọc
• Thời gian thử nghiệm tối đa ở dòng đầu ra tối đa: 10 giây
• Công suất tiêu thụ max: 55 kVA
• Điện áp cấp: 220V ± 22V hoặc 380V ± 38V
• Tần số: 50Hz ± 1Hz
• Trọng lượng:
  • Bộ điều khiển: 30 kg
  • Nguồn dòng: 60 kg
• Kích thước:
  • Bộ điều khiển: 960 x 680 x 400 mm

IV. CẤU HÌNH CUNG CẤP:

• Thiết bị tạo dòng thử nghiệm máy cắt, aptomat đến 20 kA Model: UPA-20
• 8 thanh cái dài 1 mét, tiết diện 110 mm²
• 6 thanh cái dài 2 mét, tiết diện 110 mm²
• Hướng dẫn sử dụng.
