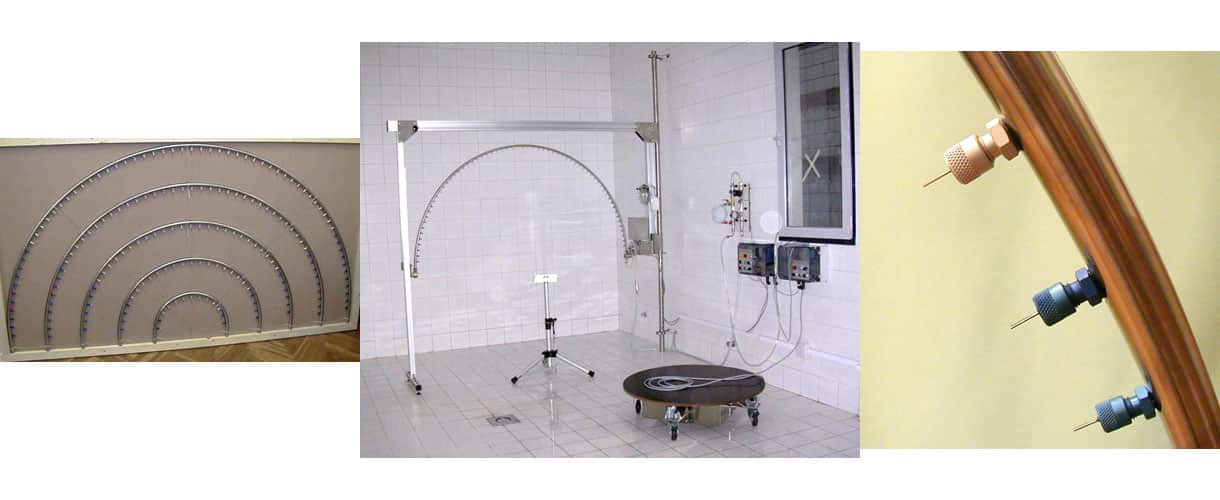

Hệ thống thử cấp độ bảo vệ chống sự xâm nhập của nước IPX3, IPX4 bằng ống dao động

Hãng sản xuất: Testing – EU

I. GIỚI THIỆU:

Hệ thống thử cấp độ bảo vệ chống sự xâm nhập của nước IPX3, IPX4 bằng ống dao động được thiết kế và sản xuất phù hợp với tiêu chuẩn IEC 60529, dùng để xác định cấp độ bảo vệ chống sự xâm nhập của nước.

II. BAO GỒM:

Ống dao động
- Đường kính: 1000 mm
- Góc dao động: ±60^o, ±90^o,
Động cơ điều khiển
- Cơ cấu dao động với bệ đỡ ống, động cơ điện, bệ đỡ ổ mút điều chỉnh được
  - Chiều cao của cơ cấu dao động có thể điều chỉnh được
  - Có thể thay đổi ống dao động dễ dàng bằng cách đưa ống vào và vặn chặt đai ốc.
- Bộ điều khiển chính
  - Vỏ làm bằng chất dẻo chịu nước, có thể lắp lên tường để người vận hành không bị ướt
  - Các điều khiển:
    - Nút khởi động và dừng,
    - Bộ đếm giờ để tính thời gian thử nghiệm,
    - Núm xoay để điều chỉnh tốc độ dao động,
    - Công tắc tắt/bật nước
  - Sau thời gian thử nghiệm đặt trên bộ đếm giờ, ống dao động trở về vị trí thẳng đứng, máy tắt và nguồn nước bị cắt.
  - Điện áp cấp: 230 V, 50 Hz, 2 A
  - Điện áp làm việc: 24 V DC; an toàn
  - Đặt thời gian: 1-60 phút
  - Đìều chỉnh góc liên tục: ±180º
  - Vị trí dừng của ống: điều chỉnh được
- Bộ phận cấp nước, gồm có
  - Van tay để điều chỉnh lưu lượng
  - Bộ lọc
  - Lưu lượng kế
  - Áp kế
  - Van điện từ được điều khiển bởi bộ điều khiển
- Bộ phận điều khiển góc
  - Điều khiển góc dao động
  - Điều khiển vị trí dừng (thường là thẳng đứng)
  - Kiểm soát vị trí của ống
  - Được thiết kế để có thể thực hiện các dao động đối xứng và bất đối xứng với khả năng điều chỉnh liên tục các vị trí dừng và vị trí kết thúc
  - Được trang bị với thước chia độ (180 độ), 3 cảm biến giới hạn và kim.
Giá đỡ điều chỉnh được chiều cao
- Kích thước bề mặt giá đỡ: 270 x 180 mm
